Автомобильный стробоскоп – это незаменимый инструмент для точной настройки системы зажигания двигателя. Он позволяет визуально оценить момент зажигания и скорректировать его при необходимости, обеспечивая оптимальную работу двигателя, экономию топлива и снижение выбросов. Больше информации об этих устройствах можно узнать на сайте https://technorosst.com/diagnosticheskoe-oborudovanie/izmeritelnye-pribory-i-instrumenty/stroboskopy/.
Что такое автомобильный стробоскоп и зачем он нужен

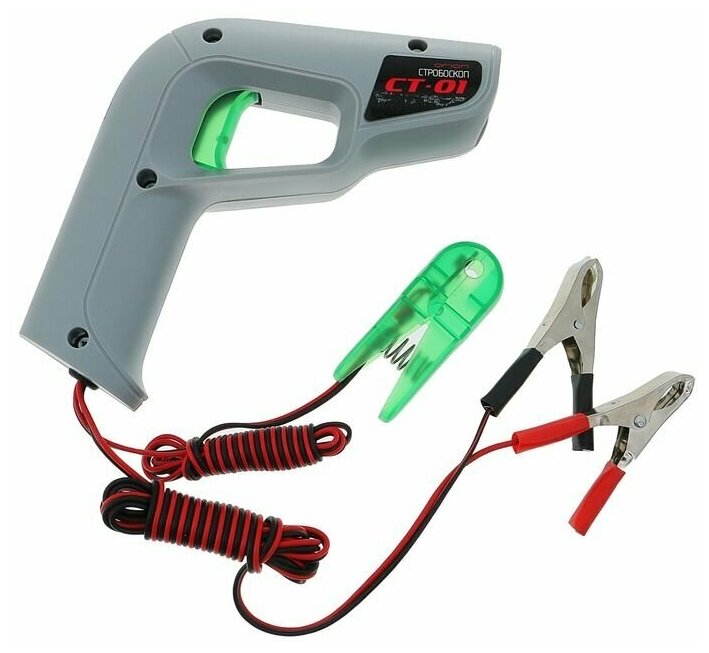

Автомобильный стробоскоп – это прибор, предназначенный для визуальной оценки момента зажигания двигателя внутреннего сгорания. Он создает кратковременные вспышки света, синхронизированные с работой системы зажигания, позволяя увидеть метки на шкиве коленчатого вала и определить, соответствует ли момент зажигания заданным параметрам.
Принцип работы и устройство стробоскопа
Принцип работы стробоскопа основан на эффекте стробоскопического зрения. Кратковременные вспышки света «замораживают» движение вращающихся деталей, позволяя увидеть их в определенном положении. В автомобильном стробоскопе вспышки света синхронизируются с искрой зажигания в первом цилиндре двигателя. Это позволяет увидеть метки на шкиве коленчатого вала, указывающие на угол опережения зажигания, и сравнить их с заданными значениями.
Устройство стробоскопа достаточно простое: источник света (обычно ксеноновая лампа), электронная схема управления, датчик, подключаемый к высоковольтному проводу первого цилиндра, и питание от бортовой сети автомобиля. Более современные модели могут иметь дополнительные функции, такие как измерение оборотов двигателя и угла опережения зажигания.
Когда необходимо использовать стробоскоп
Использование стробоскопа необходимо в следующих случаях:
- После ремонта или замены компонентов системы зажигания (трамблер, датчик положения коленчатого вала, коммутатор).
- При нестабильной работе двигателя (плохой запуск, провалы при разгоне, детонация).
- При повышенном расходе топлива.
- При прохождении технического обслуживания автомобиля.
- Для точной настройки двигателя при тюнинге.
Типы автомобильных стробоскопов: выбираем подходящий инструмент
На рынке представлено множество различных моделей автомобильных стробоскопов, отличающихся по функциональности, точности и цене. Выбор подходящего инструмента зависит от ваших потребностей и бюджета.
Стробоскопы с механической регулировкой угла опережения зажигания
Стробоскопы с механической регулировкой – это классические модели, в которых угол опережения зажигания устанавливается вручную с помощью регулировочного винта. Они просты в использовании и надежны, но требуют определенных навыков и знаний для точной настройки.
Преимущества стробоскопов с механической регулировкой:
- Простота конструкции и надежность.
- Низкая цена.
- Не требуют сложной настройки.
Недостатки стробоскопов с механической регулировкой:
- Требуют определенных навыков и знаний для точной настройки.
- Менее точные, чем электронные модели.
- Не имеют дополнительных функций.
Стробоскопы с цифровой регулировкой угла опережения зажигания
Стробоскопы с цифровой регулировкой – это более современные модели, в которых угол опережения зажигания устанавливается с помощью кнопок и отображается на цифровом дисплее. Они более точные и удобные в использовании, чем механические модели, и могут иметь дополнительные функции, такие как измерение оборотов двигателя и напряжения бортовой сети.
Преимущества стробоскопов с цифровой регулировкой:
- Высокая точность измерений.
- Удобство использования.
- Наличие дополнительных функций.
Недостатки стробоскопов с цифровой регулировкой:
- Более высокая цена.
- Более сложная конструкция.
Стробоскопы с расширенными функциями: тахометр, вольтметр и другие
Некоторые стробоскопы имеют расширенные функции, такие как тахометр (измерение оборотов двигателя), вольтметр (измерение напряжения бортовой сети) и другие. Они позволяют выполнять более комплексную диагностику системы зажигания и двигателя в целом.
При выборе стробоскопа с расширенными функциями следует учитывать:
- Необходимость этих функций для вашей работы.
- Точность измерений дополнительных функций.
- Надежность и удобство использования.
Настройка зажигания с помощью стробоскопа: пошаговая инструкция
Настройка зажигания с помощью стробоскопа – это относительно простая процедура, которую можно выполнить самостоятельно, имея необходимые инструменты и знания.
Подготовка к настройке: инструменты и безопасность
Перед началом настройки необходимо подготовить следующие инструменты:
- Автомобильный стробоскоп.
- Ключи для регулировки трамблера.
- Инструкция по эксплуатации автомобиля.
- Перчатки и защитные очки.
Также необходимо соблюдать следующие меры безопасности:
- Работать в хорошо проветриваемом помещении.
- Отключить двигатель и дать ему остыть перед началом работы.
- Не касаться высоковольтных проводов при работающем двигателе.
- Соблюдать правила пожарной безопасности.
Подключение стробоскопа: правильная схема
Подключение стробоскопа обычно не вызывает затруднений. Необходимо:
- Подключить питание стробоскопа к бортовой сети автомобиля (обычно красный провод к плюсу, черный – к минусу).
- Подключить датчик стробоскопа к высоковольтному проводу первого цилиндра.
- Убедиться в правильности подключения согласно инструкции к стробоскопу.
Регулировка угла опережения зажигания: точные действия
После подключения стробоскопа необходимо:
- Запустить двигатель и прогреть его до рабочей температуры.
- Направить луч стробоскопа на метки на шкиве коленчатого вала.
- Отрегулировать угол опережения зажигания путем поворота трамблера до тех пор, пока метки не совпадут с заданными значениями (указанными в инструкции по эксплуатации автомобиля).
- Затянуть фиксирующие болты трамблера.
- Проверить правильность настройки, увеличив обороты двигателя.
Таблица: Сравнение типов автомобильных стробоскопов
| Тип стробоскопа | Преимущества | Недостатки | Применение | Цена |
|---|---|---|---|---|
| Механический | Простота, надежность, низкая цена | Менее точный, нет дополнительных функций | Для простых двигателей, для начинающих | Низкая |
| Цифровой | Высокая точность, удобство, дополнительные функции | Более сложный, более высокая цена | Для современных двигателей, для профессионалов | Средняя |
| Многофункциональный | Комплексная диагностика, тахометр, вольтметр | Самая высокая цена, может быть сложным в использовании | Для профессиональной диагностики, для опытных пользователей | Высокая |
Заключение
Автомобильный стробоскоп – это незаменимый инструмент для точной настройки системы зажигания двигателя. Он позволяет обеспечить оптимальную работу двигателя, экономию топлива и снижение выбросов. Выбор подходящего стробоскопа зависит от ваших потребностей и бюджета. Правильная настройка зажигания с помощью стробоскопа требует определенных знаний и навыков, но может быть выполнена самостоятельно, при соблюдении мер безопасности и следовании инструкции.
